Пожарный насос нормального давления

НЦПН-70/100М

Номинальная подача 70 литров в секунду

  • напор насоса 100 метров
  • габаритные размеры (LхBхH) 1000х840х1060 мм
  • масса 350 кг

Насос НЦПН-70/100М предназначен для подачи воды и водных растворов пенообразователей, при работе от открытого водоема, цистерны или гидранта при тушении крупных пожаров.

Насос применяется для комплектации основных пожарных автомобилей (пожарных катеров или других пожарных установок), рассчитанных на большую подачу огнетушащих жидкостей.

Бланк заявки

Отвечу на все Ваши вопросы!

Можете позвонить мне по телефону 8 (3513) 54-87-33 или отправить письмо на адрес kb@pozhgidravlika.ru.

Заместитель технического директора
Николай Анатольевич

Технические характеристики насоса НЦПН-70/100М

Номинальная частота вращения приводного вала, об/мин. 2000
Номинальная подача насоса (с высоты всасывания 3,5м), л/с 70
Напор насоса в номинальном режиме, м, не менее 100
Потребляемая мощность при номинальных значениях подачи и напора, л.с., не более 135
Напор насоса при подаче 100 л/с, м, не менее 100
Потребляемая мощность при номинальном напоре и подаче 100 л/с, л.с., не более 185
Наибольшая подача насоса по раствору ПО с концентрацией 6 % при напоре 100 м, л/с, не менее 100
Количество и условный проход присоединительных патрубков:
- всасывающего 1 х Dу150мм
- напорных 3 (2) х Dу100мм
Габаритные размеры насоса (длина х ширина х высота), мм, не более 1000 х 840 х 1060
Масса насоса в полной комплектации (сухая), кг, не более 350
Напорно-энергетические характеристики НЦПН-70/100М

Напорно-энергетические характеристики НЦПН-70/100М (n=2000 об/мин)

Состав изделия

Насос НЦПН-70/100М поставляется в виде функционально законченной сборочной единицы, в состав которой входят следующие элементы:

  • собственно насос центробежный;
  • вакуумная система водозаполнения, состоящая из двух шиберных электронасосов типа "АВС", вакуумного затвора с коммуникациями и пульта управления, обеспечивающего работу системы как в автоматическом, так и в ручном режиме;
  • система подачи и дозирования пенообразователя;
  • напорный коллектор с тремя дисковыми задвижками (с редукторами) Dу100мм: 2 боковых и одна центральная
    (для модели НЦПН-70/100М2; в модели НЦПН-70/100М1 центральная задвижка отсутствует);
  • всасывающий патрубок Dу150мм, обеспечивающий возможность трехстороннего подвода воды;
  • контрольно-измерительные приборы: 2 мановакуумметра (на входе и выходе насоса), электронный цифровой тахометр, совмещенный со счетчиком времени наработки.

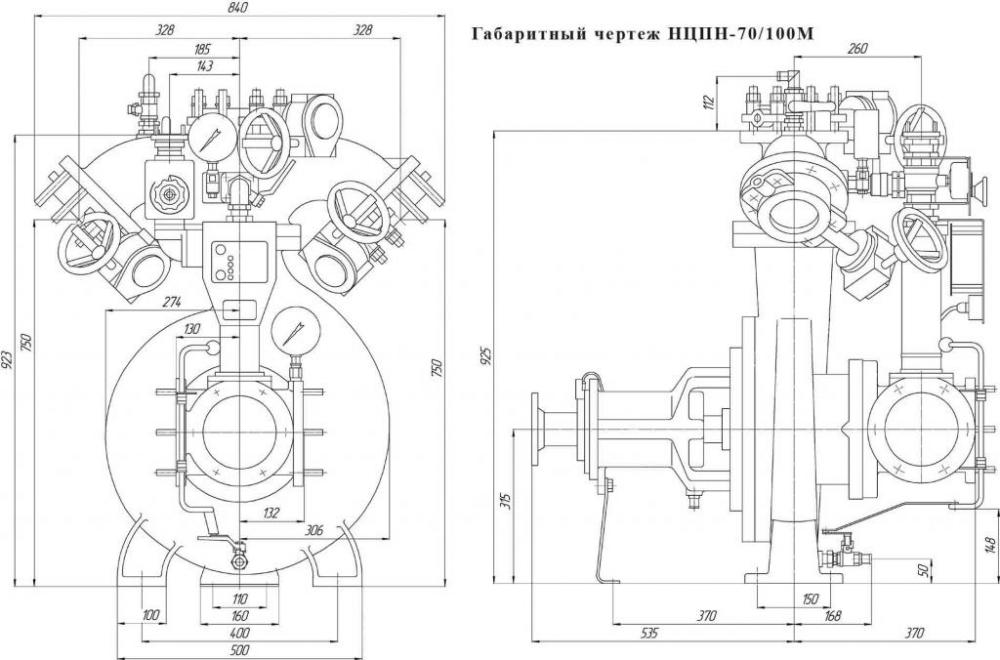

Габаритный чертеж НЦПН-70/100М

Функциональные возможности и основные особенности

  • Насос обеспечивает работу высокопроизводительных лафетных стволов и генераторов пены, либо одновременную работу большого количества ручных пожарных стволов.
  • Насос имеет стабильную напорную характеристику в широком диапазоне подач: в пределах от 0 до 110л/с обеспечивается значение напора 100÷115м.
  • Насос отличается высоким коэффициентом полезного действия: в диапазоне подач от 70л/с до 110л/с значение к.п.д. - от 70 до 80%.
  • Насос оснащен пеносмесителем повышенной мощности, обеспечивающим подачу растворов ПО до 100 л/с при концентрации 6 %, что соответствует одновременной работе 16 генераторов ГПС-600.
  • Дозатор ПО усовершенствованной конструкции обеспечивает возможность плавной (бесступенчатой) регулировки уровня дозирования в пределах от 0 до 10 % и не подвержен заклиниваниям из-за кристаллизации остатков пенообразователя на внутренних поверхностях. Управление дозатором осуществляется рукояткой со встроенным редуктором, за счет чего обеспечиваются малые усилия при управлении.
  • Вакуумная система обеспечивает заполнение насоса водой из открытого водоема с геометрической высотой всасывания до 8 м за время, не превышающее 35 с через всасывающую линию с удвоенной пропускной способностью (2хDу125мм).
  • Наличие автономного электропривода вакуумного насоса обеспечивает удобство работы и позволяет производить проверку насоса и коммуникаций на "сухой вакуум" без запуска двигателя автомобиля. Отключение вакуумного насоса по окончании процесса водозаполнения осуществляется автоматически (дополнительно предусмотрен ручной режим управления).
  • Уплотнение вала насоса (сальник) выполнено на основе современных уплотнительных материалов, которые обеспечивают большой ресурс работы при малом трении, сохраняют работоспособность в условиях мощных механических и температурных воздействий и не требуют обслуживания при работе.
  • Рабочие органы и другие основные компоненты насоса изготавливаются ведущими европейскими производителями, что обуславливает высокое качество и надежность изделия.
